漫反射型光電傳感器 ML100-8-1000-RT/102/115，塑料外殼，1000 mm 可調節檢測范圍，紅光，亮通/暗通，NPN 輸出，固定纜線。
ML100-8-1000-RT/102/115的特點
1、微型設計
2、易于使用
3、光斑極為明亮、清晰
4、全金屬螺紋安裝

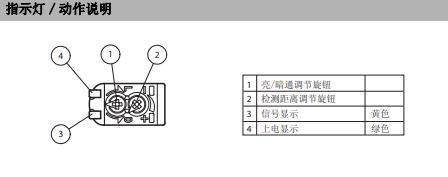

5、清晰可見的 LED，用于指示通電和開關狀態
6、對環境光不敏感
特點描述：外型小巧、集成了全金屬螺紋安裝孔。所有型號均配有一個可見的紅色發射ＬＥＤ。這一特點大大方便了光電開關的安裝和正確運行。由于擁有高亮度的ＬＥＤ指示燈，從各個方向均能輕易的觀察到光電開關的開關狀態。
通用規格 | |
檢測距離 | 0 ... 1000 mm |
調整范圍 | 100 ... 1000 mm |
參考目標 | 標準白色平板，100 mm x 100 mm |
光源 | LED |
光源類型 | 調制可見紅光 |
偏振濾波片 | 無 |
光點直徑 | 大約 75 mm 相距 1000 mm |
發散角 | 大約 2 ° |
光學端面 | 向前直射 |
環境光限制 | EN 60947-5-2:2007+A1:2012 |
輸出 | |
開關類型 | 該傳感器的開關類型是可更改的。默認設置為： 亮?xí)r接通 |
信號輸出 | 1 路 NPN 輸出，短路保護，反極性保護，集電極開路 |
開關電壓 | 最大 30 V DC |
開關電流 | 最大 100 mA ， 阻抗負載 |
電壓降 | ≤ 1,5 V DC |
開關頻率 | 1000 Hz |
響應時間 | 0,5 ms |
ML100-8-1000-RT/102/115的常規使用
一般漫反射型光電開關在一個外殼內包含有發射器與接收器。發射器發送的光由檢測物反射回接收器，并由接收器對接收光強大小進行評估。當光強大小超過開關量閥值，開關功能觸發。光電開關的檢測距離由目標物的顏色決定。目標物若為黑色或者細小物體，檢測距離將會減小。
ML100-8-1000-RT/102/115的安裝說明
光電開關可通過安裝孔直接安裝或安裝支架進行安裝（但不包含在包裝中）?；姹仨殲槠矫?，以避免安裝過程中外殼的扭曲。我們建議，給螺栓和螺絲加安全墊圈，使光電開關不至于失調。
