1、電容式傳感器工作原理

  電容式傳感器是一種把被測的機械量轉換為電容量變化的傳感器。它的敏感部分就是具有可變參數的電容器。電容式傳感器可分為極距變化型、面積變化型、介質變化型三類。極距變化型一般用來測量微小的線位移或由于力、壓力、振動等引起的極距變化。面積變化型一般用于測量角位移或較大的線位移。介質變化型常用于物位測量和各種介質的溫度、密度、濕度的測定。

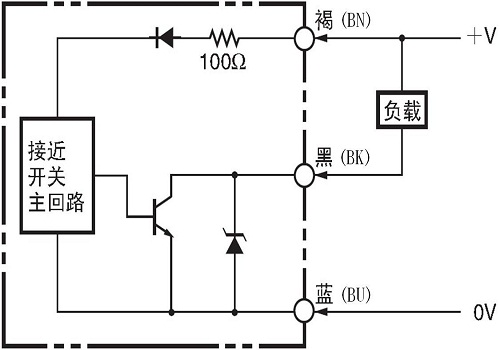

2、圓柱形電容式接近開關

  大多數圓柱形的電容式接近開關都有一個旋轉電位器，用于調整開關距離，樣本屮的技術參數是基于標準檢 測板測量所得，當目標物的介電常數較低時，可以通過順時針?lè)较蛐D(zhuǎn)電位器來增加靈敏度。

3、電容式傳感器優缺點

  電容器傳感器的優點是結構簡單,價格便宜，靈敏度高,過載能力強，動態響應特性好和對高溫、輻射、強振等惡劣條件的適應性強等。缺點是輸出有非線性，寄生電容和分布電容對靈敏度和測量精度的影響較大，以及聯接電路較復雜等。70年代末以來,隨著集成電路技術的發展,出現了與微型測量?jī)x表封裝在一起的電容式傳感器。這種新型的傳感器能使分布電容的影響大為減小，使其固有的缺點得到克服。電容式傳感器是一種用途極廣，很有發展?jié)摿Φ膫鞲衅鳌?/span>

4、.電容式傳感器電極區別

  電容式傳感器的電容檢測元件是根據圓筒形電容器原理進行工作的，電容器由兩個絕緣的同軸圓柱極板內電極和外電極組成，在兩筒之間充以介電常數為e的電解質時，兩圓筒間的電容量為C=2eL/lnD/d，式中L為兩筒相互重合部分的長度;D為外筒電極的直徑;d為內筒電極的直徑;e為中間介質的電介常數。在實際測量中D、d、e是基本不變的，所以電容式傳感器具有使用方便，結構簡單和靈敏度高等特點。
