直線步進電機也就是行業中常說的步進電機，直線步進電機是由磁轉子鐵芯與脈沖相互作用產生，將旋轉運動轉換為線性運動。

　　直線步進電機的工作原理：使用螺釘與螺母嚙合，并采取了一些防止螺釘和螺母相對旋轉的方法，使螺釘可以軸向移動。一般來說，目前有兩種方法可以實現這種轉換。第一種是在電動機中構建帶有內螺紋的轉子，以通過將轉子的內螺紋與螺釘嚙合來實現線性運動。第二種是使用螺絲作為電動機。輸出軸通過電機外部的外部驅動螺母與螺釘嚙合，以實現線性運動。這樣的結果是極大地簡化了設計，使得可以直接使用線性步進電機進行精確的線性運動，而在許多應用中無需安裝外部機械聯動裝置。

　　應用領域：直線步進電機廣泛用于許多高精度領域，包括制造，精確校準，精確流體測量，精確位置移動等。

　　混合直線步進電機技術概述

　　步進電機從旋轉運動到線性運動的轉換可以通過幾種機械方法完成，包括齒條齒輪傳動，皮帶輪傳動和其他機械聯動機械。所有這些設計都需要各種機械零件來完成此操作。進行轉換的最有效方法是在電動機內部實現它。

　　步進電機的描述

　　基本步進電動機通過與定子產生的脈動定子電磁場的相互作用，由磁轉子鐵心旋轉。直線電機將旋轉運動轉換為直線運動，這種轉換的精度取決于轉子的步距角和所選的方法。直線步進電機或直線步進電機最早出現在1968年的3,402,308號專利中，并已授權給Willian Henschke。從那時起，線性步進電機已用于制造和精度調整。以及精確的流體測量。

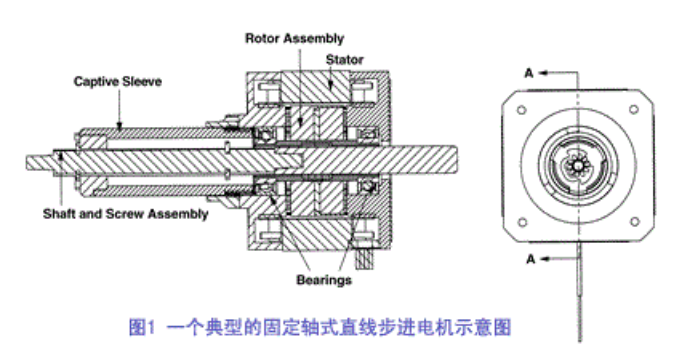

　　使用螺紋的直線電動機的精度取決于其螺距。在線性電動機的轉子的中心安裝有螺母，并使用螺釘與螺母相應地嚙合。為了使螺桿軸向移動，必須使用某種方法來防止螺桿和轉子組件一起旋轉。由于螺桿的旋轉受到限制，因此無論轉子是電動機內部的固定螺紋軸組件還是不能旋轉但可以沿軸向在外部自由移動的螺母，螺桿都可以進行線性運動。螺紋軸，這是要實現旋轉。典型的束縛方法。

　　為了簡化設計，在電機內部實現線性變換是有意義的。這種方法大大簡化了設計，并且可以直接使用線性電動機進行精確的線性運動，而無需在許多應用領域中安裝外部機械聯動裝置。

　　最初的線性電動機使用了滾珠螺母和螺桿的組合。滾珠絲杠使效率提高了90％以上，并且根據螺紋情況，梯形螺紋提供的效率僅為20p％。

　　盡管對于轉換旋轉運動為線性運動而言滾珠絲桿是一種高效的方法，但滾珠螺母需要高度校準，并且尺寸大且價格昂貴。因此，在大多數應用中，滾珠絲杠并不是更實際的解決方案。
